В современных новостных лентах регулярно публикуются сообщения о появлении беспилотных летательных аппаратов в различных регионах страны. Для объектов критической инфраструктуры, включая электрические сети, НПЗ и другие, это означает возникновение нового класса угроз. Традиционные средства защиты — сети, антидроновые ружья — чаще всего рассчитаны на короткие дистанции, требуют постоянного присутствия оператора и не способны эффективно прикрывать большие площади.
Для энергетических объектов, где значительная часть территории часто не имеет постоянного присутствия персонала, а площадь велика, необходима стационарная защита с направленным действием и высокой мощностью. Примеры таких продуктов на российском рынке: станция РЭБ направленного действия «Штора К-12/700» и комплекс радиоэлектронной борьбы «Ребус-4» разработки НПО «Киловатт».
Предприятие является разработчиком и производителем станций РЭБ для защиты промышленных предприятий, агросектора, критически важной инфраструктуры от БПЛА.
Назначение, устройство, принцип действия и основные характеристики станций РЭБ направленного действия
Изделия предназначены для защиты от рисков, связанных с падением или целенаправленным применением беспилотных летательных аппаратов различных типов, включая FPV, Mavic, AUTEL. Станции РЭБ разработки НПО «Киловатт» прошли проверку и доказали свою эффективность в режиме постоянной работы в зоне действия специальной военной операции, о чем говорят многочисленные отзывы на сайте производителя. Также станции радиоэлектронной борьбы от НПО «Киловатт» активно используются в агросекторе, промышленности, на защите инфраструктурных объектов.
Станция РЭБ воздействует на рабочие частоты беспилотника, нарушая обмен информацией между оператором и устройством. Это приводит к полной потере ориентации, и в результате дрон зависает, возвращается к оператору или падает, не долетая до цели.

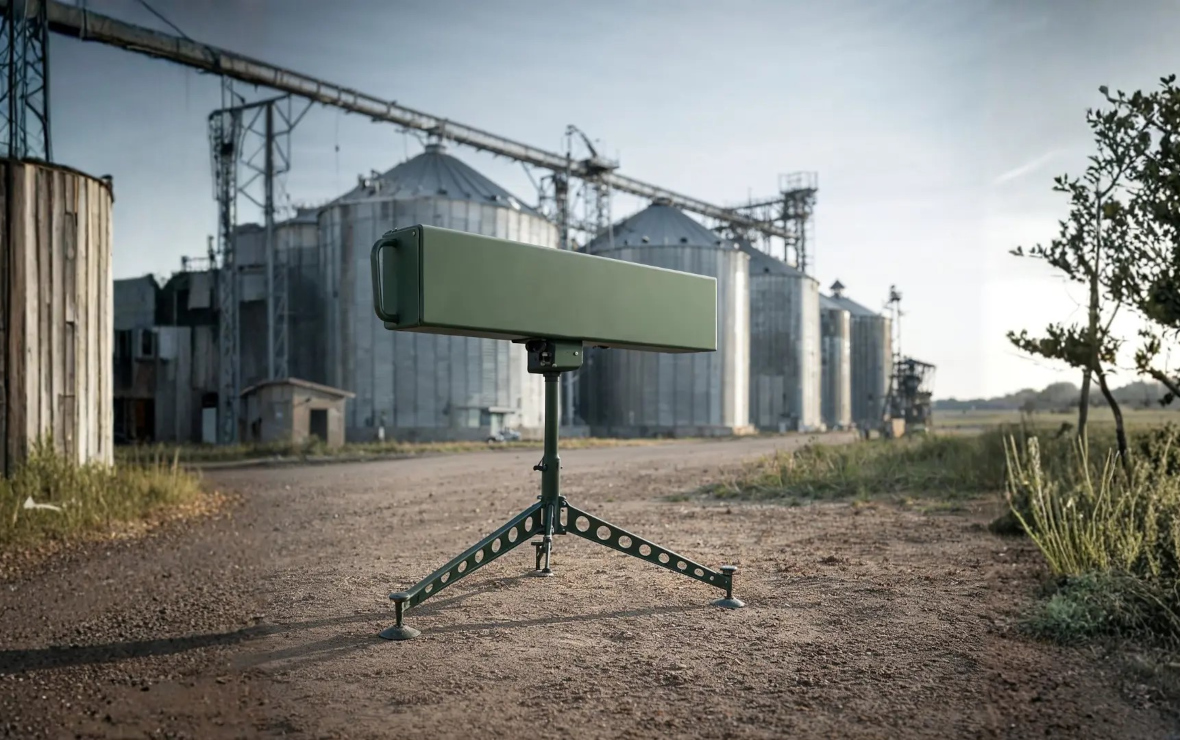

«Штора К-12/700» — станция радиоэлектронной борьбы направленного действия для защиты от БПЛА стационарных объектов различной площади. Дополнительно она может быть использована для прикрытия колонн автотранспорта, персонала.
Изделие представляет собой моноблок размером 1700*400*440 мм с направленными антеннами, состоящий из 12 генераторов активных помех, выходной мощностью по 50–60 Вт каждый. Благодаря своей мощности станция РЭБ «Штора К-12/700» имеет дальность подавления БПЛА до 1 км в заданном секторе действия. Купол станции изготовлен из армированного радиопрозрачного материала, покрытого радиопрозрачной краской. Конструкция станции и применяемые материалы позволяют обеспечить защиту основных блоков и систем от механических повреждений во время длительной эксплуатации в различных погодных условиях.
Станция РЭБ «Штора К-12/700» устанавливается на треноге на возвышенности, например крыше сооружения или с помощью кронштейна в кузове грузового автомобиля или другой спецтехники. Устройство можно запитать от сети 220 В через преобразователь напряжения 220/24 В, от внешнего источника питания 24/100: 24 В (встроенное ЗУ) или от АКБ транспорта через коммутатор 24 В. Изделие имеет относительно небольшой вес (в собранном виде с треногой и кронштейном всего 90 кг) и поэтому оно не требует сложной установки. Так же его можно быстро переустановить на другое место, если этого потребует изменившийся характер угроз.
Станция РЭБ «Штора К-12/700» перекрывает все основные частоты, на которых работают современные БПЛА квадрокоптерного типа: 240–1020 МГц, 2100–2800 МГц, 3300–3500 МГц, 5100–5300 МГц, 5680–5900 МГц.

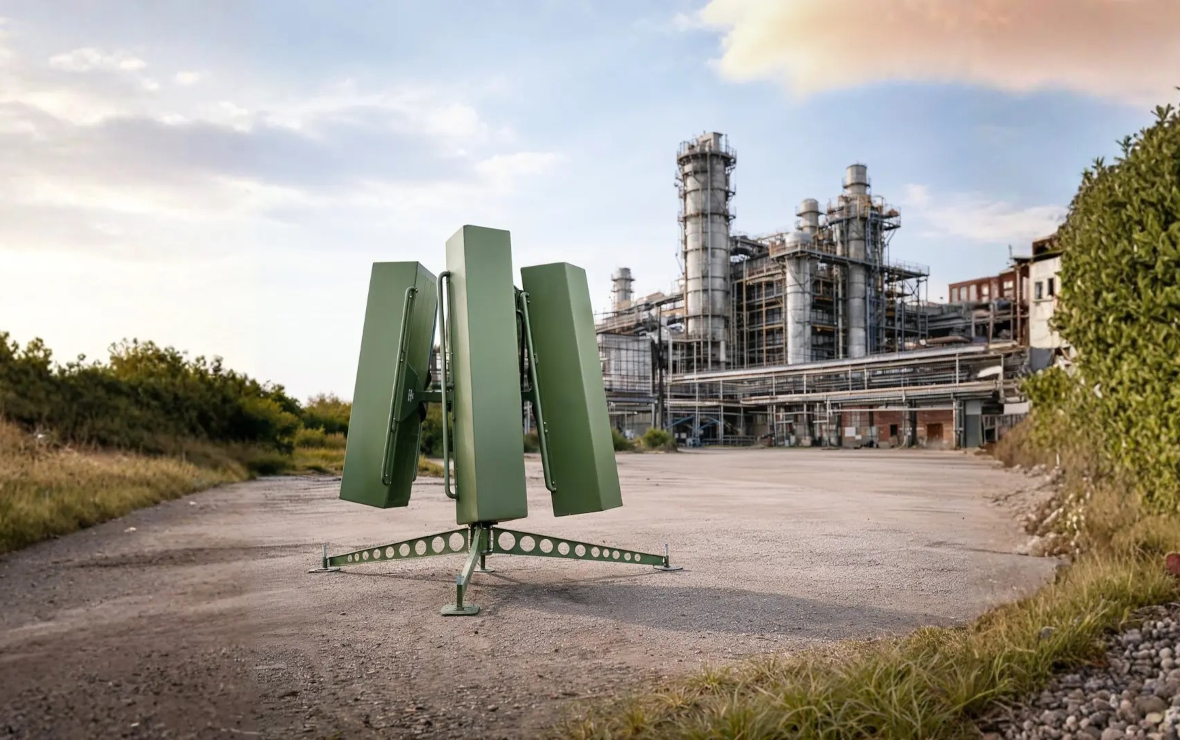

«Ребус-4» ориентирован на защиту подстанций, диспетчерских пунктов, а также производственно-ремонтных баз сетевых компаний и крупных площадных территорий.
Конструктивно «Ребус-4» представляет собой четыре блока, объединяющих 12 генераторов активных помех. Выходная мощность каждого – 50–60 Вт, суммарная мощность станции достигает 2,4 кВт. Дальность подавления зависит от типа БПЛА и составляет до 5 км для легких беспилотников и до 1 км для тяжелых. Фактическая дальность зависит от множества факторов — удаленности оператора дрона, применения ретрансляторов, рельефа местности, погодных условий. Для комплексов РЭБ любых производителей этот параметр не является фиксированной величиной.
Моноблоки закрепляются на крестообразном основании. Для установки на объекте используется штативная тренога с кронштейном, входящая в комплект поставки. Корпуса блоков закрыты куполами из армированного радиопрозрачного материала повышенной прочности, покрытого специально краской, не препятствующей прохождению радиоволн. Такое решение защищает внутренние элементы от механических повреждений и обеспечивает работоспособность станции в различных погодных условиях на протяжении длительного времени.
Комплекс запитывается от промышленной сети: трехфазное напряжение 380 Вт, 50 Гц (с использованием двух фаз 220 В). Параметры потребления: при питании 220 В (две фазы) — по 15 А на каждую фазу. Время непрерывной работы от внешней сети не ограничено. Комплекс работает в частотных диапазонах 240–1020 МГц, 2100–2800 МГц, 3300–2500 МГц, 5100–5300 МГц, 5680–5900 МГц. Это перекрывает большинство актуальных каналов управления и передачи видео — от стандартных 2,4 ГГц (Mavic) и 5,8 ГГц (FPV) до менее распространенных диапазонов. Общая масса устройства в сборе — 306 кг.
Изделие формирует помеху направленного действия и должно быть ориентировано в сторону зоны подлета БПЛА. Четыре моноблока на крестообразном основании позволяют перекрыть необходимые сектора вокруг охраняемого объекта. Управление вынесено на пульт, соединенный со станцией 20-ти метровым кабелем. В целом, подготовка комплекса к работе не требует специальных навыков: установка модулей на треногу, подключение кабелей питания к промышленной сети 380 В (или в двум отдельным фазам 220 В) и запуск занимает минимальное время.
Обнаружение и подавление БПЛА в комплексе
Для крупных площадных объектов критически важной инфраструктуры, где отсутствует постоянный обслуживающий персонал (а таких большинство), рекомендуется дооснащение систем РЭБ автоматическим обнаружителем «Сигнал-М2». Устройство сканирует пространство в режиме 24/7 и реагирует на радиосигналы в диапазоне рабочих частот от 300 до 8000 МГц, исходящие от беспилотников на расстоянии не менее 1 км. После обнаружения сигнала БПЛА «Сигнал-М2» автоматически активирует станцию противодействия БПЛА на подавление. Благодаря автоматическому обнаружителю система работает более слаженно и эффективно. Для подключения станций РЭБ не нужно постоянно следить за обстановкой, обнаружитель сам подключит систему, исключая человеческий фактор.
Отгрузка и доставка станций РЭБ
Производственная площадка НПО «Киловатт» находится в Липецкой области. Заказчик может забрать оборудование самостоятельно или оформить доставку через СДЭК в любой регион России — это удобно для компаний, имеющих сеть подразделений.
Заключение
Сотрудники предприятия предоставляют консультации всем, кто рассматривает приобретение средств защиты от БПЛА, и помогают подобрать станцию РЭБ под конкретные задачи и технические условия объекта.
Для компаний, работающих в регионах с повышенной активностью беспилотной авиации в местах размещения объектов критической инфраструктуры, вопрос защиты стоит не в формулировке «внедрять или нет», а в выборе эффективного решения, способного обеспечить непрерывную защиту от угроз. Станции РЭБ от российского разработчика и производителя НПО «Киловатт» — «Штора К-12/700» и «Ребус-4» в комплексе с обнаружителем «Сигнал-М2» отвечают важности задачи: мощные, надежные, эффективные, с заводской гарантией.
